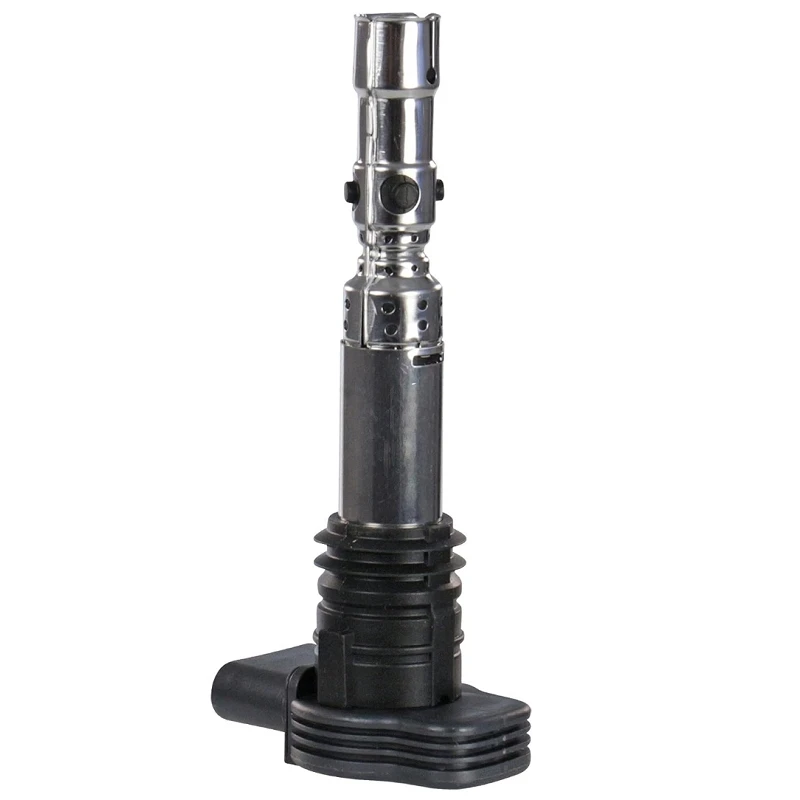

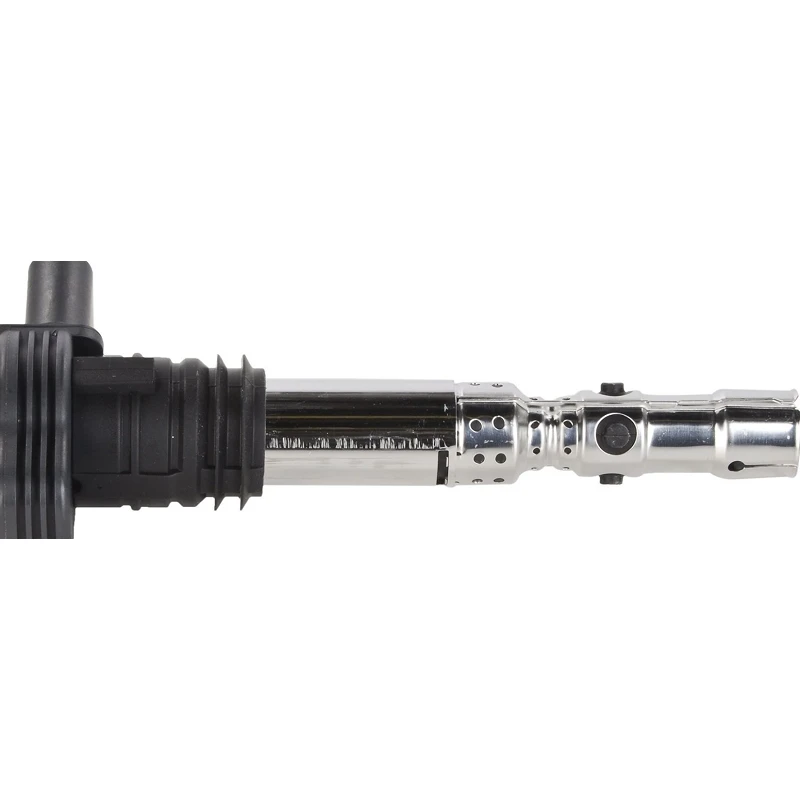

Svitak paljenjaOE: 986221024radi kao temeljna jedinica za transformaciju energije unutar modernih arhitektura paljenja benzinskih motora. Njegova temeljna odgovornost je pojačati standardno 12V električno napajanje vozila u pražnjenje visokog-intenziteta koje može zapaliti komprimirani zrak-smjesu goriva unutar cilindara motora. Postavljena izravno iznad svjećica na glavi cilindra, ova zavojnica radi savršeno sinkronizirano sa svjećicama, upravljačkom jedinicom motora (ECU) i modulima za paljenje kako bi se omogućilo potpuno izgaranje, stabilan rad motora u praznom hodu i superiorna ekonomičnost goriva. Precizno-projektirano kao OEM-zamjena,OE: 986221024je posebno kalibriran za odabrane europske platforme, osiguravajući pouzdanu izvedbu nakon prodaje i točnu ugradnju.
Osnovne prednosti
Bešavno izravno pristajanje
Proizveden kako bi se strogo pridržavao tolerancija originalne opreme, ovaj indukcijski svitak jamči pravu plug{0}}and-instalaciju. Savršeno se usklađuje s tvorničkim montažnim nosačima i električnim kabelskim snopovima, eliminirajući potrebu za izmjenama ožičenja, bušenjem ili dodatnim adapterima za besplatnu zamjenu-.
Robusno stvaranje iskre: korištenjem vrhunskih emajliranih bakrenih namota i visoko-permeabilne silikonske čelične jezgre, zavojnica dosljedno daje izlazni napon veći od 34 000 V. To osigurava snažnu i pouzdanu iskru tijekom zahtjevnih uvjeta, kao što su ledeni hladni startovi ili visoko-ubrzanje pod opterećenjem, učinkovito sprječavajući izostanak paljenja motora.
Iznimna toplinska i kemijska otpornost
Vanjsko kućište izrađeno je od ojačane PBT inženjerske plastike, posebno dizajnirano da izdrži stalne temperature u prostoru motora do 195 stupnjeva. Otporan je na degradaciju uslijed izlaganja ulju i rashladnom sredstvu, dok unutarnja keramička izolacija visoke -čistoće sprječava visoko{3}}naponski luk i osigurava strukturnu dugovječnost.
Napredno brtvljenje za okoliš
Kroz specijalizirani proces vakuumskog epoksidnog zalivanja, unutarnji strujni krug je u potpunosti zatvoren kako bi se postigla ocjena zaštite IP6K9K. Ovo hermetičko brtvljenje štiti komponente od vlage, prašine i korozivnih plinova, dok integrirana zaštita od prenapona štiti ECU vozila od električnih anomalija.
Rigorozna provjera kvalitete
Proizvedena u IATF16949-certificiranom postrojenju, svaka jedinica podvrgava se iscrpnom testiranju opterećenja, uključujući toplinske cikluse, dielektričnu čvrstoću i više od 58 000 radnih ciklusa. Ova beskompromisna provjera jamči stopu 100% bez kvarova i pouzdan radni vijek koji prelazi 115.000 kilometara.
Tehničke specifikacije
|
Parametar |
pojedinosti |
|
Model proizvoda |
Zavojnica paljenja OE:986221024 |
|
Dimenzije |
91.0MM x 68.5MM x 63.0MM |
|
Unakr-referenca OE brojeva |
986221024, 06B905105, 06A905105, UF-285 |
|
Primjena |
Sustav paljenja automobilskog benzinskog motora |
|
Ulazni napon |
12V DC |
|
Nazivni izlazni napon |
Veći ili jednak 34 000 V |
|
Raspon radne temperature |
-45 stupnjeva do +195 stupnjeva |
|
Materijal kućišta |
Plastika PBT visoke-otporne-na toplinu |
|
Izolacijski sustav |
Keramika visoke-čistoće + Enkapsulacija epoksidnom smolom |
|
Konfiguracija montaže |
Jedan vijak-na fiksnoj instalaciji |
|
Električni konektor |
4PIN vodootporni automobilski konektor |
Strukturni dizajn
Sklop elektromagnetske jezgre
Radno srce zavojnice ima visoko{0}}propusnu jezgru od silikonskog čelika obavijenu precizno-namotanim primarnim i sekundarnim bakrenim zavojnicama. Ova konfiguracija maksimizira magnetski tok za brzo i učinkovito umnožavanje napona.
Nisko{0}}naponsko sučelje

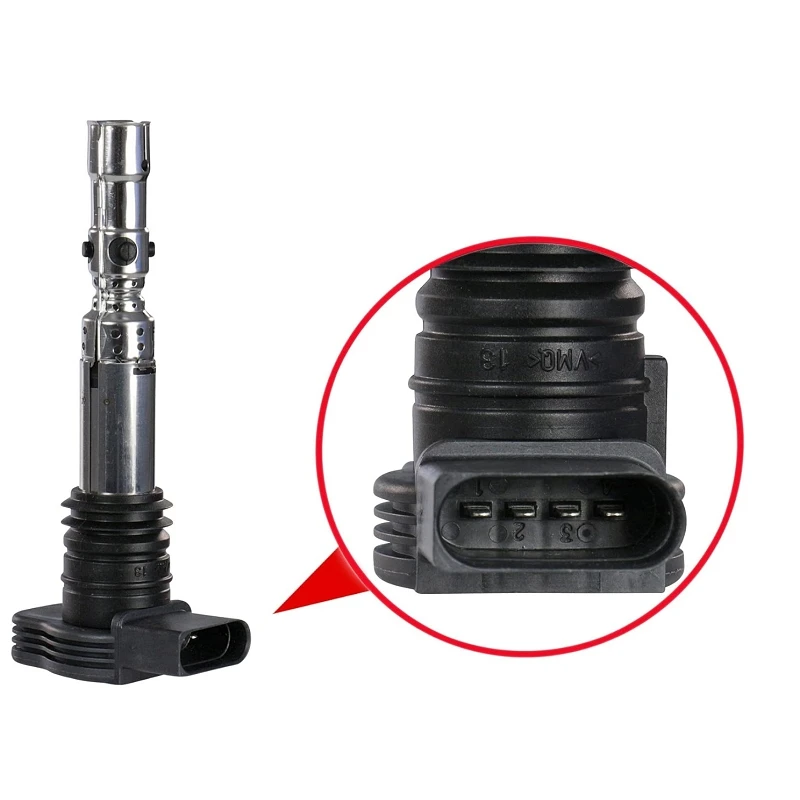

Opremljen bočnim-postavljenim 4PIN vodootpornim konektorom koji sadrži pozlaćene-priključke i sigurne jezičke za zaključavanje, osigurava neprekinutu električnu vezu sa kabelskim snopom motora, otporan na odspajanje zbog jakih vibracija motora.
Visok{0}}naponski izlazni terminal

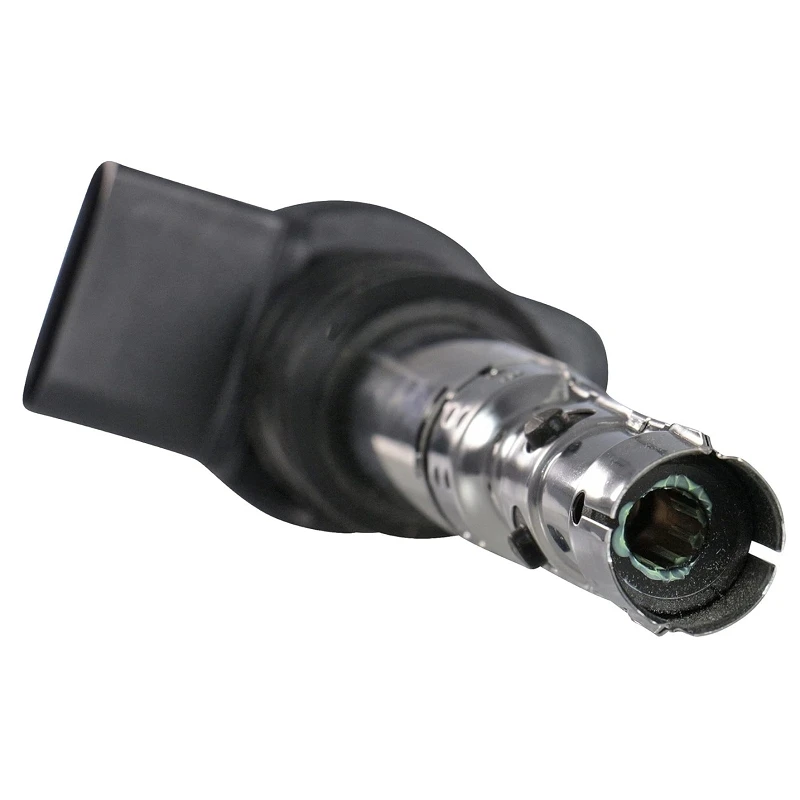

Gornji-postavljeni keramički toranj, zaštićen silikonskom-čizmom otpornom na toplinu, pruža izravan i izoliran put do svjećice. Njegova vrhunska dielektrična svojstva sprječavaju curenje napona-i osiguravaju da iskra precizno dođe do elektrode.
Precizni montažni nosač
Integrirani metalni-plastični nosač je CNC-obrađen kako bi se savršeno poravnao s glavom cilindra. Specijalna anti-gumena brtva apsorbira mehaničke udare, štiteći osjetljive unutarnje namotaje od strukturalnog zamora.
Hermetički zatvoreno kućište: monolitno PBT kućište, u kombinaciji s vakuumskom epoksidnom inkapsulacijom, stvara neprobojnu barijeru. Ovaj dizajn izolira elektromagnetski sklop od jakih motornih tekućina i ekstremnih toplinskih ciklusa, drastično produžujući vijek trajanja.
Kompatibilnost vozila
Volkswagen: Golf (1999-2005), Jetta (1999-2005), Passat (1998-2005), Buba (1998-2010)
Audi: A4 (1996-2001), A6 (1997-2004), TT (2000-2006), A3 (1999-2003)
SEAT: Leon (1999-2005), Toledo (1998-2004), Ibiza (1999-2002)
Škoda: Octavia (1996-2010), Fabia (1999-2007)
Smjernice za instalaciju
- Sigurnosna priprema:Prije početka instalacije uvijek odspojite negativni pol akumulatora. Pričekajte 3-5 minuta da se preostali električni naboj u sustavu paljenja rasprši, čime se sprječavaju kratki spojevi ili oštećenje osjetljivih elektroničkih komponenti.
- Mjere opreza u pogledu temperature: Provjerite je li se motor ohladio na ispod 40 stupnjeva prije rukovanja. Ugradnja zavojnice na vrući motor može uzrokovati opekline i dovesti do toplinske deformacije plastičnog kućišta ili gumenih brtvi.
- Priprema površine:Temeljito očistite površinu glave cilindra i svjećicu. Uklonite sva ulja, naslage ugljika ili krhotine kako biste osigurali pravilno brtvljenje između svitka i svjećice, sprječavajući curenje iskre ili loš električni kontakt.
- Ispravna instalacija:Poravnajte zavojnicu okomito sa svjećicom i montažnom rupom. Čvrsto pritisnite prema dolje dok montažni nosač ne sjedne u ravnini s glavom cilindra, a zatim ga pričvrstite montažnim vijkom na navedeni moment od 9,5-11,5 N·m kako biste spriječili labavljenje zbog vibracija motora.
- Po-potvrda instalacije:Ponovno spojite akumulator i pokrenite motor. Provjerite radi li se ravnomjerno u praznom hodu, nema li prekida paljenja i ne svijetle li kontrolna svjetla motora. Provedite probnu vožnju pri različitim brzinama kako biste potvrdili pravilan rad.
- Preporuka za zamjenu:Ako više cilindara ima problema s paljenjem, razmislite o zamjeni svih zavojnica u kompletu. To osigurava ujednačenu izvedbu iskre u svim cilindrima, sprječava neravnomjernu isporuku snage i produljuje vijek trajanja povezanih komponenti paljenja
Pakiranje, skladištenje i logistika
Indukcijski svitak OE:986221024 pojedinačno je pakiran u anti-zapečaćene vrećice, obložene EPE pjenom unutar čvrstih valovitih kutija kako bi se spriječilo oštećenje tijekom transporta. Vanjske kutije jasno su označene pojedinostima o proizvodu, težini i simbolima za rukovanje (protiv-udara, -otporan na vlagu, lomljivo) radi lakšeg prepoznavanja i upravljanja.
Uvjeti skladištenja: Čuvati u originalnom pakiranju u čistom, suhom, dobro-prozračenom skladištu na -5 stupnjeva do 45 stupnjeva s relativnom vlagom manjom od ili jednakom 70%. Zaštitite od izravne sunčeve svjetlosti, ekstremne vrućine, vlage, ulja i jakih elektromagnetskih polja. Rok trajanja je 36 mjeseci u odgovarajućim uvjetima.
Upute za rukovanje:Rukovati pažljivo. Izbjegavajte ispuštanje, zgnječenje ili primjenu pretjerane sile. Nemojte povlačiti električni konektor ili visoko{2}}naponski toranj, jer to može oštetiti unutarnje ožičenje, izolaciju ili priključne igle.
Prijevoz:Prikladno za cestovni, pomorski ili zračni prijevoz. Osigurajte da pakiranje ostane netaknuto i zaštićeno od kiše, snijega, ekstremne vrućine i izravne sunčeve svjetlosti tijekom prijevoza. Pravilno učvrstite kartone u transportnom vozilu kako biste spriječili pomicanje, sudar ili oštećenja od slaganja.
