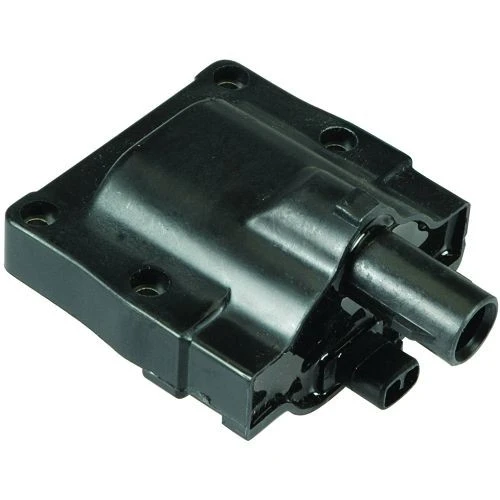

Indukcijski svitak 9091902197 glavna je komponenta napajanja automobilskog sustava paljenja, odgovorna za pretvaranje niskog napona vozila od 12 V u električnu iskru visokog{2}}napona koja pali smjesu zraka-goriva u cilindru motora. Instaliran na glavi cilindra motora, radi zajedno sa svjećicama, upravljačkom jedinicom motora (ECU) i modulom paljenja kako bi osigurao učinkovito izgaranje, stabilan rad motora i optimalnu potrošnju goriva. Ovaj proizvod je precizno kompatibilan s više Toyota i Lexus modela, služeći kao pouzdan OEM zamjenski dio za originalne komponente sustava paljenja.
Opis proizvoda
Precizno OEM uklapanje
Konstruiran striktno u skladu s proizvodnim specifikacijama originalne opreme, broj dijela 9091902197 je izravna zamjena -bez potrebe za bušenjem, preinakom ožičenja ili dodatnim adapterom, osiguravajući savršeno poravnanje s izvornim točkama montiranja i električnim sučeljima.
01
Visok{0}}izlazna stabilnost napona
Usvaja naprednu strukturu namotaja emajlirane bakrene žice i željeznu jezgru visoke magnetske propusnosti, dajući stabilan visoko{0}}naponski izlaz do 30 000 V. Osigurava snažnu i postojanu električnu iskru čak i pod ekstremnim radnim uvjetima, eliminirajući izostanak paljenja i nepotpuno izgaranje.
02
Izdržljivi i materijali otporni-na visoke temperature
Kućište je izrađeno od visoko{0}}otporne na toplinu-PBT inženjerske plastike, koja može izdržati visoku temperaturu od 180 stupnjeva u odjeljku motora i ima izvrsnu otpornost na koroziju i starenje; unutarnji visoko{3}}naponski toranj izrađen je od keramičkog izolacijskog materijala s visokim probojnim naponom, čime se izbjegava visoko{4}}curenje napona.
03
Više{0}}slojna izolacijska zaštita
Integriran s više{0}}tehnologijom vakuumske kapsulacije od epoksidne smole, čime se postiže IP6K9K otpornost na prašinu i vodu, učinkovito izoliranje motornog ulja, rashladne tekućine i erozije prašine; ugrađeni -zaštitni krugovi od prenapona i prekostruje sprječavaju oštećenje ECU-a i modula paljenja uzrokovano nenormalnim naponom.
04
Stroga kontrola kvalitete
Proizvedeni u skladu sa sustavom upravljanja automobilskom kvalitetom IATF16949, svi proizvodi prolaze ispitivanje otpornosti na visoki-napon, otpornost izolacije, temperaturni ciklus i izdržljivost, osiguravajući 100% tvorničku prolaznost i dug životni vijek od više od 80.000 kilometara.
05
Tehničke specifikacije
|
Artikal |
Specifikacija |
|
Model proizvoda |
9091902197 |
|
Dimenzije proizvoda |
85.2MM62.5MM58.8MM |
|
Zamjenski modeli |
90919-02239, 90919-02240, 90919-C2001 |
|
Primjenjivi sustavi |
Sustav paljenja automobilskog benzinskog motora |
|
Ulazni napon |
12V DC |
|
Izlazni napon |
Veći ili jednak 30 000 V |
|
Radna temperatura |
-40 stupnjeva ~ +180 stupnjeva |
|
Materijal kućišta |
PBT inženjerska plastika otporna na toplinu{0}} |
|
Izolacijski materijal |
Keramika visoke-čistoće + epoksidna smola |
|
Vrsta montaže |
Vijak-na fiksnoj instalaciji |
Strukturni sastav
Elektromagnetski sklop jezgre
Sastoji se od željezne jezgre od silikonskog čeličnog lima visoke magnetske propusnosti i dvo-slojno lakiranih bakrenih žica primarnih i sekundarnih namota, jezgrenog dijela za pretvorbu napona, osiguravajući učinkovitu pretvorbu energije i stabilan visoko-naponski izlaz.
01
Električni priključci
2PIN vodootporni plastični konektor na strani niskog-napona za pouzdanu vezu sa kabelskim snopom paljenja vozila i ECU-om, sa kopčama protiv-olabavljenja za sprječavanje lošeg kontakta uzrokovanog vibracijama motora.
02
Visok{0}}izlazni toranj
Keramički visoko{0}}naponski toranj na vrhu s gumenim brtvenim prstenom, izravno povezan sa svjećicom, s izvrsnim izolacijskim svojstvima kako bi se osiguralo-prenošenje električne energije visokog napona do elektrode svjećice bez curenja.
03
Montažni nosač
Integrirani metalni-plastični kompozitni nosač s preciznim navojnim rupama, koji odgovara točkama ugradnje glave cilindra motora, s anti{1}}vibracijskim gumenim brtvama za smanjenje utjecaja vibracija motora na unutarnje komponente svitka za paljenje.
04
Zaštitno kućište
Jednodijelno oblikovano PBT kućište-otporno na toplinu, obavija unutarnji elektromagnetski sklop i inkapsulira ga epoksidnom smolom, postižući potpunu -zapečaćenu zaštitu i izolirajući vanjsko teško radno okruženje.
05
Kompatibilni modeli vozila
- Toyota: Camry (2002-2006), Corolla (2003-2008), RAV4 (2001-2005), Highlander (2001-2007), Prado (2003-2009), Yaris (2005-2011)
- Lexus: ES300 (2002-2006), RX300 (2001-2006), IS200 (2000-2005), GS300 (2001-2005)
- Potomak: xB (2004-2006), tC (2005-2008)
Napomene o instalaciji i korištenju
Prije postavljanja, odvojite negativni pol akumulatora vozila kako biste izbjegli kratki spoj i oštećenje električnih komponenti; pričekajte 2-3 minute da ispraznite zaostalu električnu energiju u sustavu paljenja.
Osigurajte da je motor potpuno ohlađen prije postavljanja kako biste spriječili opekotine i izbjegli utjecaj na performanse plastičnih i gumenih dijelova svitka paljenja zbog visoke temperature.
Očistite montažnu površinu glave cilindra motora i otvor za ugradnju svjećice prije ugradnje, uklonite ulje, prašinu i naslage ugljika kako biste osigurali čvrsto brtvljenje i pouzdan kontakt.
Prilikom ugradnje, poravnajte indukcijski svitak sa svjećicom i otvorom za pričvršćivanje okomito, pritisnite ga čvrsto prema dolje dok se nosač za pričvršćivanje potpuno ne pričvrsti, a zatim zategnite vijak za pričvršćivanje navedenim momentom (8-10 N·m) kako biste izbjegli labavu ugradnju uzrokovanu vibracijama motora.
Nakon ugradnje, ponovno spojite negativni terminal akumulatora, pokrenite motor i provjerite ima li neuobičajenih uvjeta kao što su izostanak paljenja motora, nestabilnost u praznom hodu i svjetla kvara; provedite probnu vožnju kako biste osigurali da indukcijski svitak radi normalno pri različitim brzinama motora.
Zamijenite svitak paljenja u kompletu ako više cilindara ima kvarove paljenja kako biste osigurali dosljedne performanse paljenja svakog cilindra i izbjegli neravnomjernu izlaznu snagu motora.
Pakiranje, skladištenje, rukovanje i transport
Indukcijski svitak 9091902197 zasebno je pakiran u anti-zapečaćene plastične vrećice, s -podstavom od pjene koja apsorbira udarce unutar tvrdog valovitog kartona kako bi se spriječilo oštećenje od sudara tijekom transporta. Vanjska kutija označena je modelom proizvoda, količinom, težinom i znakovima protiv-udara,-vlage i-visokih-temperatura.
Skladištenje: Čuvajte proizvod u originalnom pakiranju u čistom, suhom, dobro-prozračenom skladištu na temperaturi od 0 stupnjeva ~ 40 stupnjeva i relativnoj vlažnosti manjoj ili jednakoj 75%. Izbjegavajte izravnu sunčevu svjetlost, visoke temperature, vlagu, zagađenje uljem i jako elektromagnetsko zračenje; rok trajanja je 24 mjeseca pod normalnim uvjetima skladištenja.
Rukovanje: Pažljivo rukujte proizvodom tijekom rukovanja, izbjegavajte nasilan sudar, pad i istiskivanje; nemojte jako povlačiti električni konektor i visoko{0}}naponski toranj kako biste spriječili oštećenje unutarnjeg ožičenja i strukture izolacije.
Prijevoz: Proizvod se može transportirati cestom, morem i zrakom. Tijekom transporta pazite da ambalaža bude netaknuta, izbjegavajte izlaganje kiši, snijegu i visokoj temperaturi; čvrsto učvrstite karton u transportnom vozilu kako biste spriječili klizanje i sudar tijekom transporta.
